レントゲン撮影画像の例
２枚の写真はコンクリート躯体のレントゲン撮影画像例です。

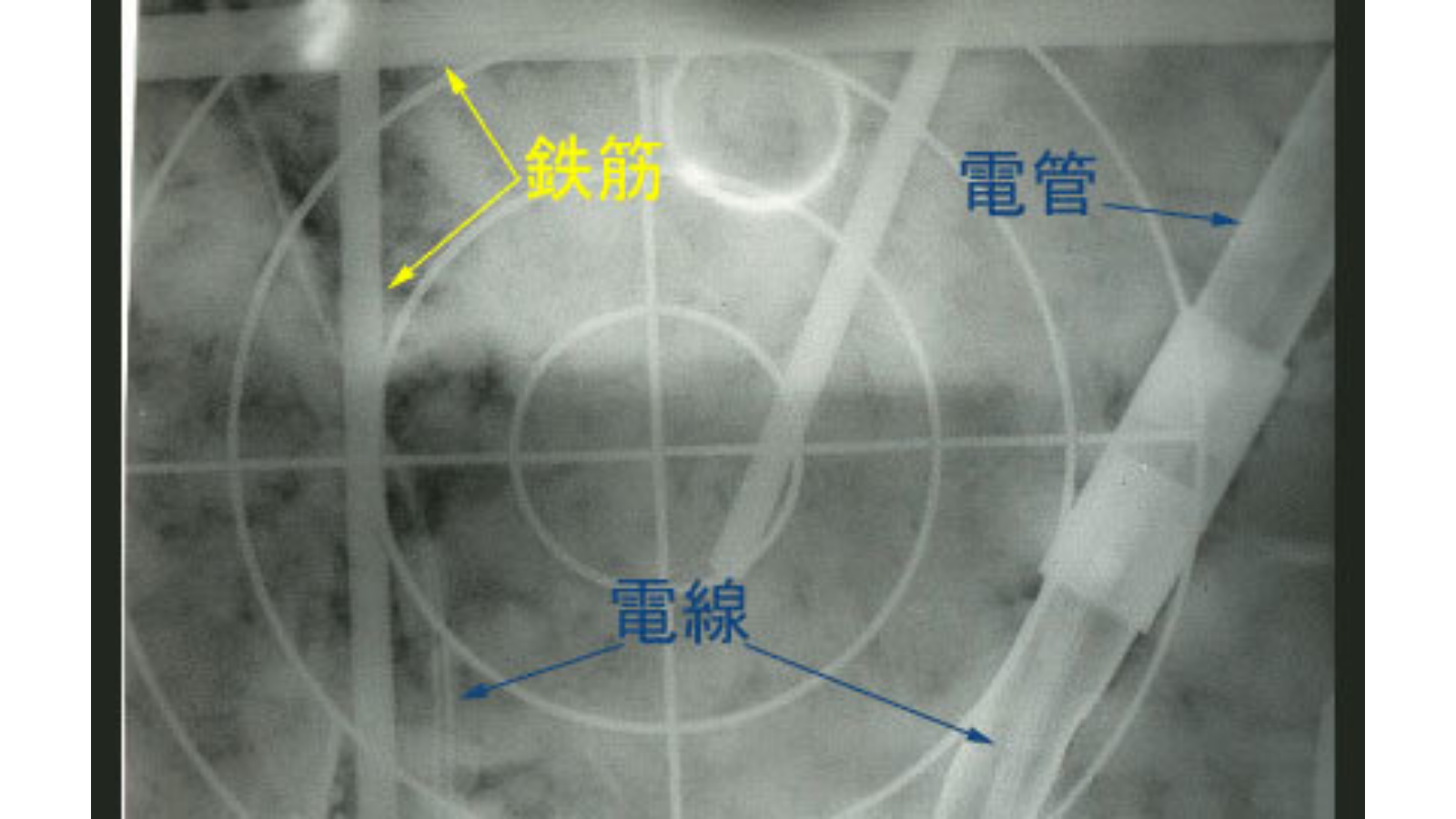

上の画像では撮影画像にコンクリートの中にある電線管と、更にその内部にある電線が見て取れます。

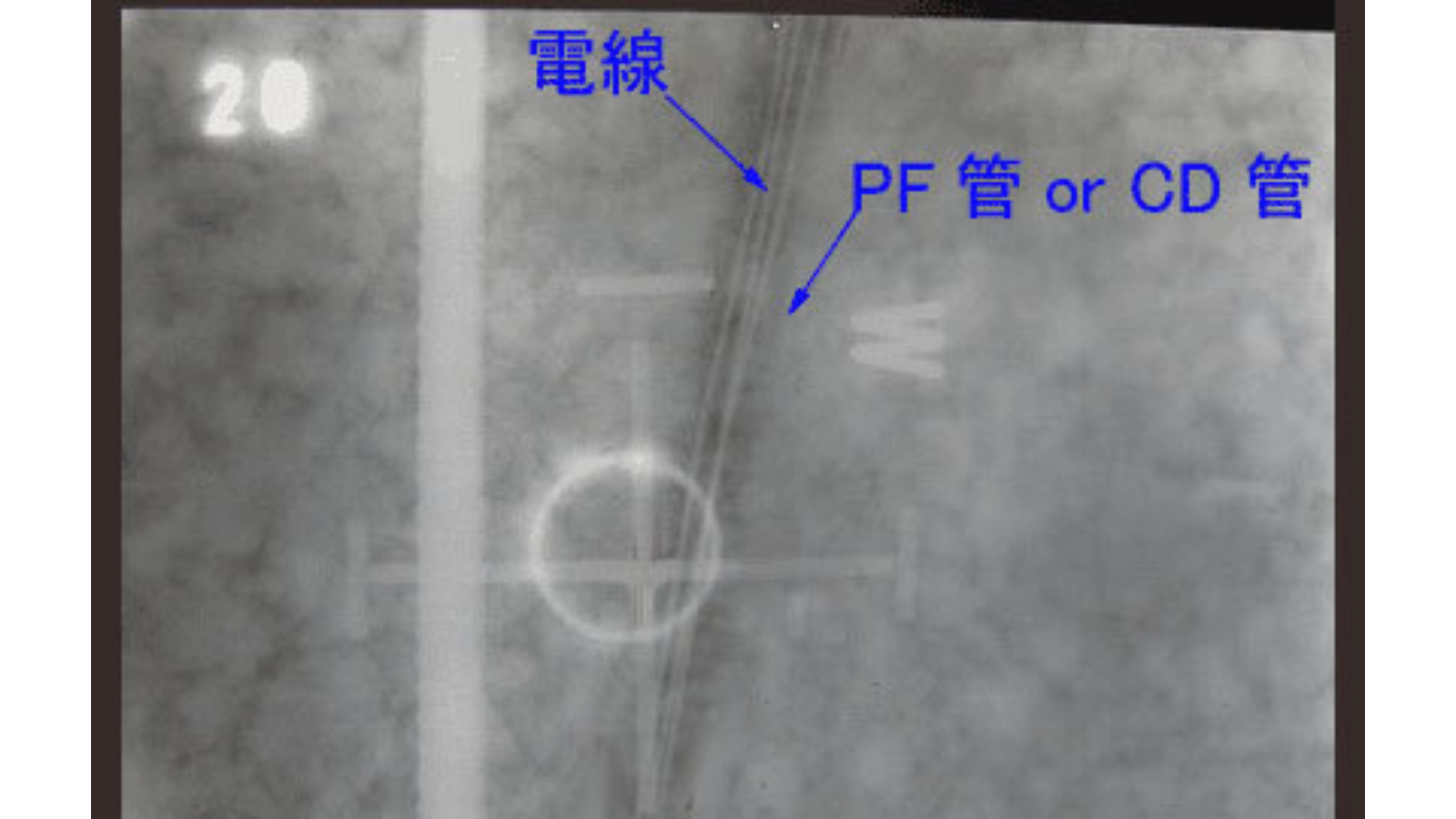

また、下の画像ではPF管またはCD管と、その内部を通る電線を見ることができます。
コア穿孔（穴あけ）等を行う際に、このような電線の切断事故や、無用な鉄筋の切断等を避けるために、躯体のレントゲン検査を行います。
※撮影時はコンクリート躯体の両面に作業スペースが必要です。
片側からエックス線を照射し、コンクリートを挟み裏側にフィルムを貼り付け撮影します。
注意！！
レーダでの鉄筋探査などは、片面からのみで検査できますが、このレントゲン検査は医療機関のレントゲンと同じで、被写体を挟んで撮影フィルムを貼る必要があります。
このため、撮影フィルム（約25㎝角）を設置できないような場所
（たとえば1階の土間や袋になって裏側に人が入れない場所）は撮影出来ません。
☆ 当社では、オリジナルの作業手順書、仕様書、作業報告書などを用意しており、お客様のご要望に細かく対応することができます。

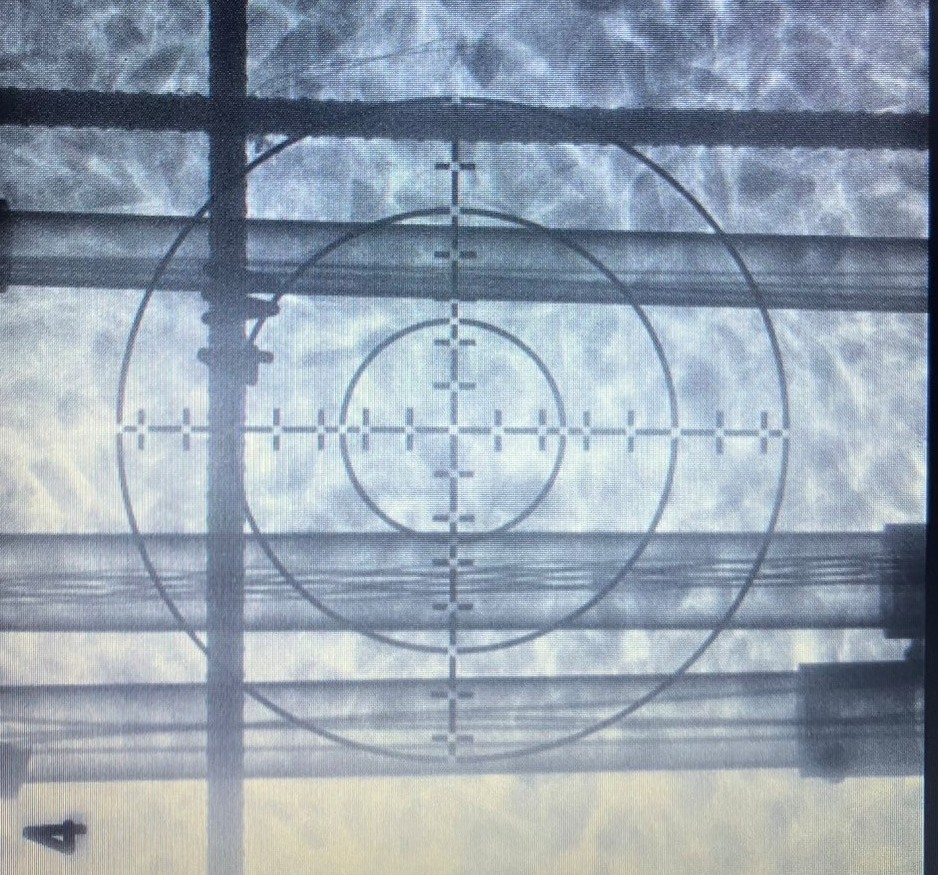

電線管の画像例
左右に走る３本の電線管が見て取れます。
電線管内には多数の電線も確認できます。
十字のメモリと３重の円は計測用に躯体表面に設置した基準版です。
これを用いて電線管の位置や大きさを推定します。

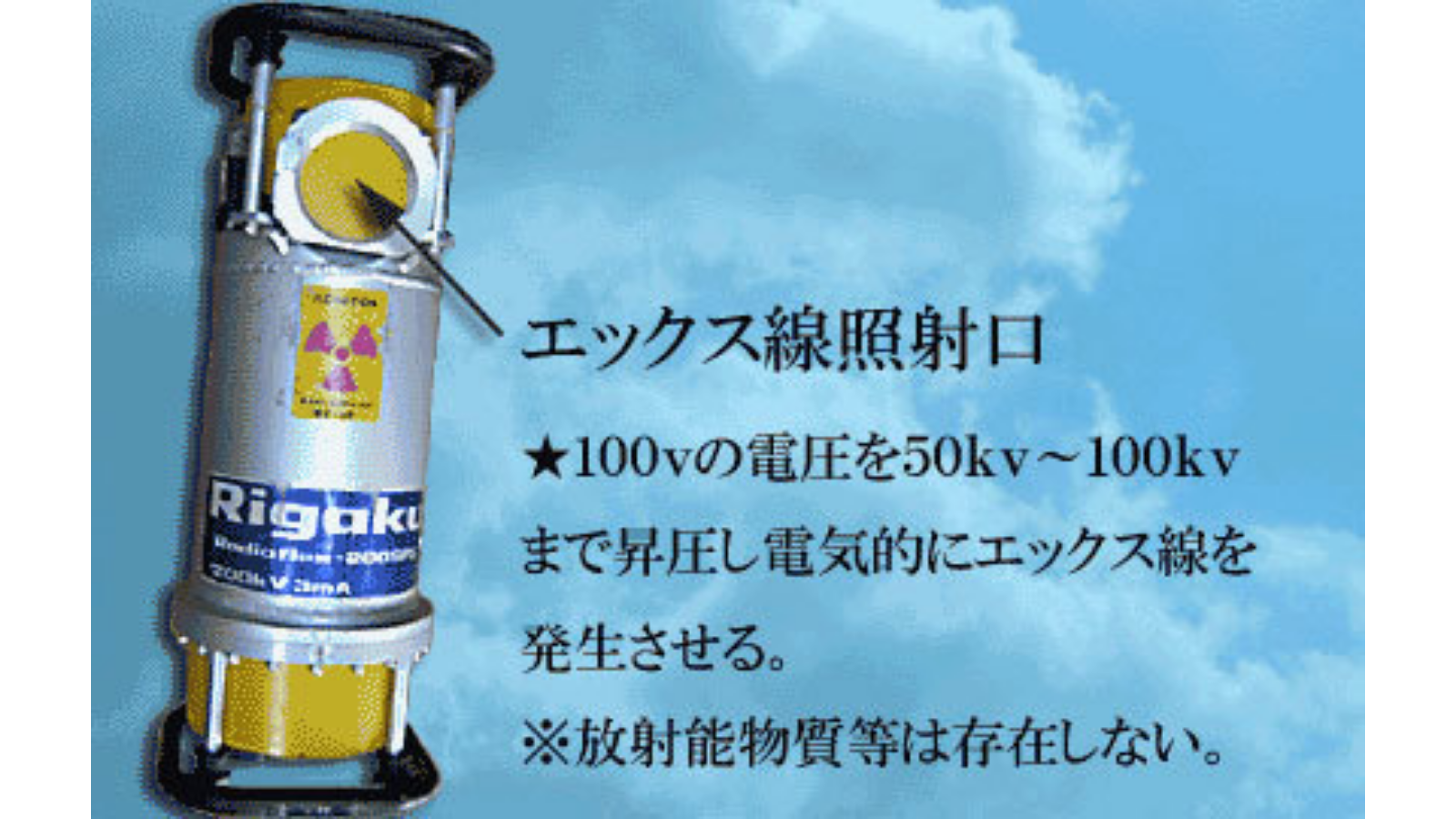

エックス線発生機
上のエックス線発生機を使用し撮影していきます。
当社では国家資格であるエックス線作業主任者が６名常席しており、安全を確保した作業を徹底しています。
撮影状況

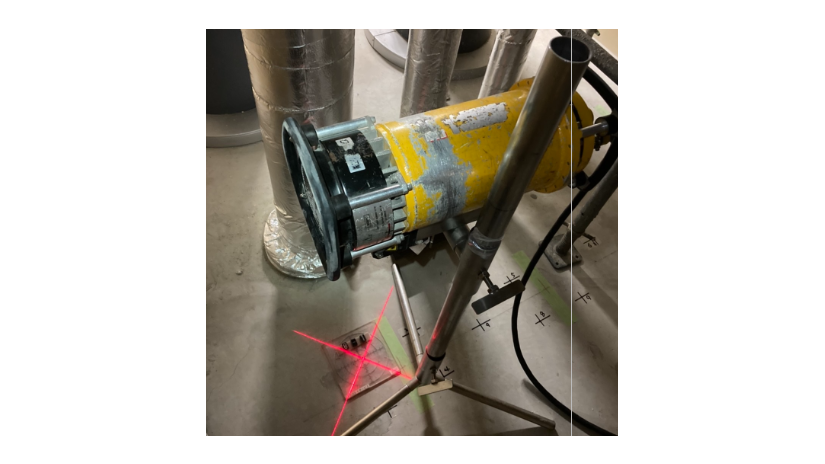

床面の撮影例
床面からＸ線発生器を１ｍ程度持ち上げ、床を挟んで反対側（天井側）にフィルムを貼り撮影していきます。
エックス線コンクリート透過撮影標準価格
・基本料金 撮影検査 一式 8万円
（機材搬入、撮影、現像、罫書き（撮像結果の躯体への表示）まで）
・フィルム使用料 １枚につき 2千円
（有効撮影範囲 180ｍｍ×200ｍｍ）
例えば一日に1つの現場で７か所（7枚）撮影する場合
8万＋（2千円×7枚）＝9万4千円になります。
※ 夜間作業の場合は3割増となります。
※ 消費税は含みません。
電磁波レーダ探査基本料金
レーダ探査料金 半日以内 3万5千円
1日 4万5千円
※ 消費税は含みません。
